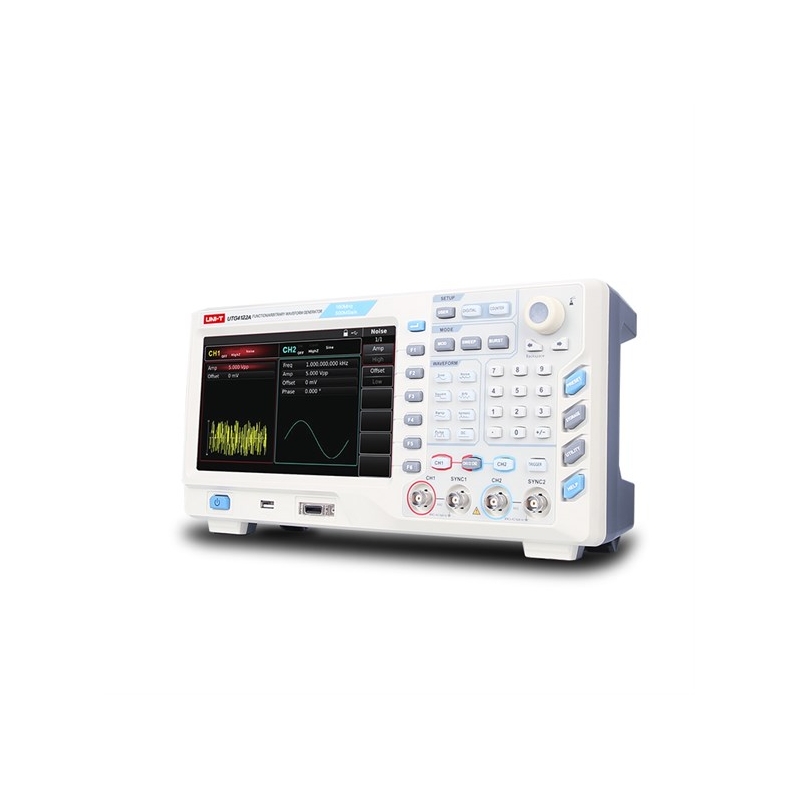

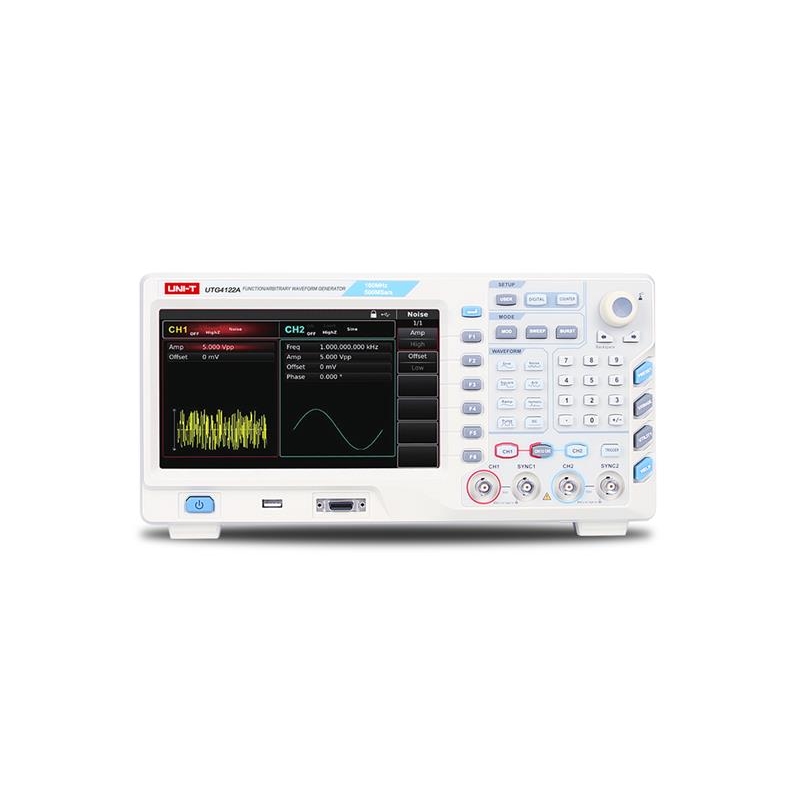

Generátor UNI-T UTG4122A

Generátor funkcií / ľubovoľných priebehov UTG4122A je moderný dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tva

989,43 € s DPH (824,52 € bez DPH)

Tovar v tejto chvíli nie je na sklade, pre dostupnosť sa informujte na info@dtshop.sk alebo 0907 244 337

99795

Poradíme vám s výberom

Garancia vrátenia peňazí

Doprava zdarma nad 150€


  • Generátor funkcií / ľubovoľných priebehov UTG4122A je moderný dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz, maximálnu výstupnú frekvenciu 120 MHz, vzorkovanie 500 MS/s. Výstupné signály sú vlny sínusové, obdĺžnikové, pílkovité, harmonické, pulzné, Gaussov šum, DC, ľubovoľné.
    K dispozícii je viacnásobné modulovanie modulácií AM, FM, ASK, FSK, PSK a modulovanie signálov moduláciami ako PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Frekvenčné rozmietanie atď. z interného alebo externého zdroja, lineárnym a logaritmickým rozmietaním.
    Využitie generátora sa predpokladá pri návrhu, vývoji, testovaní, riešení problémov a pre opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových a televíznych systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté, s minimálnym skreslením.
    Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér na prenos dát do počítača.
    V internej energeticky nezávislej pamäti o veľkosti 7GB je uložených viac ako 160 priebehov kriviek napr. matematických, bioelektrických, zdravotníckych, trigonometrických, antitrigonometrických, prechodných javov v automobiloch a pod. V tejto pamäti môžete uložiť až 32Mpts dlhú vlnu ľubovoľného priebehu. Zabudovaný je tiež merač frekvencie (čítač) externých TTL signálov do 800MHz.
    Má výborný pomer cena/výkon a množstvo funkcií. Využitie nájde v laboratóriách vysokých škôl, výskumných ústavoch a pod. Tento prístroj spĺňa bezpečnostné požiadavky IEC61010-1, až do štandardu izolácie a prepätia CATⅡ 300V.


    Parametre produktu :

    - dvojkanálový generátor - 2 ekvivalentné, na sebe nezávislé kanály
    - možnosť prepojenia oboch kanálov
    - digitálna syntéza signálov DDS
    - generovanie sínusových signálov s kmitočtom 1μHz až 120MHz
    - generovanie obdĺžnikových signálov s kmitočtom 1μHz až 40MHz
    - generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum, DC, ľubovoľný)
    - generovanie až 16tich harmonických signálov s voľbou párnych, nepárnych, amplitúdy, fáza oproti základnému signálu
    - typy modulácie AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
    - použitie modulačného signálu z interného aj externého zdroja
    - podpora výstupu sweep a burst signálov
    - podporuje spúšťanie vnútorné / vonkajšie / ručné spúšť
    - 7mi bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov až do 800MHz
    - výstupná amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie
    - ochrana terminálov proti prepätiu
    - vzorkovacia frekvencia 500MS/s a 16 bitové vertikálne rozlíšenie, vrátane symbolov
    - možnosť uložiť až 16 skupín premenlivých digitálnych vlnení
    - rozhranie USB na čelnom paneli na zadanie priebehov
    - rozhranie USB Host na zadnom paneli, výkonný softvér pre PC
    - konektor LAN na zadnom paneli pre aktualizáciu firmvéru a diaľkové ovládanie
    - multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
    - systémový pomocník
    - farebný displej TFT LCD s uhlopriečkou 8“ a rozlíšením WVGA (800 x 480 pixelov)


    Technické parametre:

    - výstupné kanály: 2
    - vzorkovacia frekvencia: 500 MS/s (DDS režim)
    - výstupná frekvencia: až 120MHz
    - frekvenčné rozlíšenie: 1μHz
    - vertikálne rozlíšenie: 16 bitov (vrátane symbolov, nápisov)
    - dĺžka vlny ľubovoľného tvaru: 8pts až 32Mpts
    - energeticky nezávislá pamäť: je možné uložiť až 160 skupín ľubovoľných kriviek
    - typy a kmitočty generovaných signálov:
    sínusový: od 1μHz do 120MHz
    obdĺžnikový: od 1μHz do 40MHz
    rampa (píla): od 1μHz do 3MHz
    pulz: od 1μHz do 40MHz
    ľubovoľný: od 1μHz do 30MHz
    Gaussov šum: do 120MHz (-3dB)
    - DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
    - minimálna doba nábehu/zostupu ľubovoľného signálu: typicky < 6ns
    - rozsah amplitúdy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
    - typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
    - pracovné režimy: výstup zapnutý / vypnutý, spojité, modulácia, rozmietanie, séria
    - meranie frekvencie signálov kompatabilných s TTL: áno, v rozmedzí 100mHz - 800MHz s presnosťou ±51 ppm, rozlíšenie 7 digit/s
    - výstupná impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z, továrenské nastavenie 50Ω
    - ochrana proti skratu na výstupe: áno
    - ochrana terminálov proti prepätiu: pri vstupnom napätí >±12,0V, frekvencia <10kHz, amplitúde >100mVpp
    - ochrana terminálov proti prepätiu: pri vstupnom napätí >±2,0V, frekvencia <10kHz, amplitúde ≤100mVpp
    - celk. harmon. skreslenie DC až 20kHz, 1Vpp (typická hodnota): <0,2%
    - presnosť: do 90 dní ± 50ppm; do 1 roku 100ppm (pri teplote 18 ° C až 28 ° C)
    - teplotný koeficient: < 2 ppm /℃
    - displej: TFT LCD 64K, s uhlopriečkou 8“, WVGA (800 x 480 pixelov)

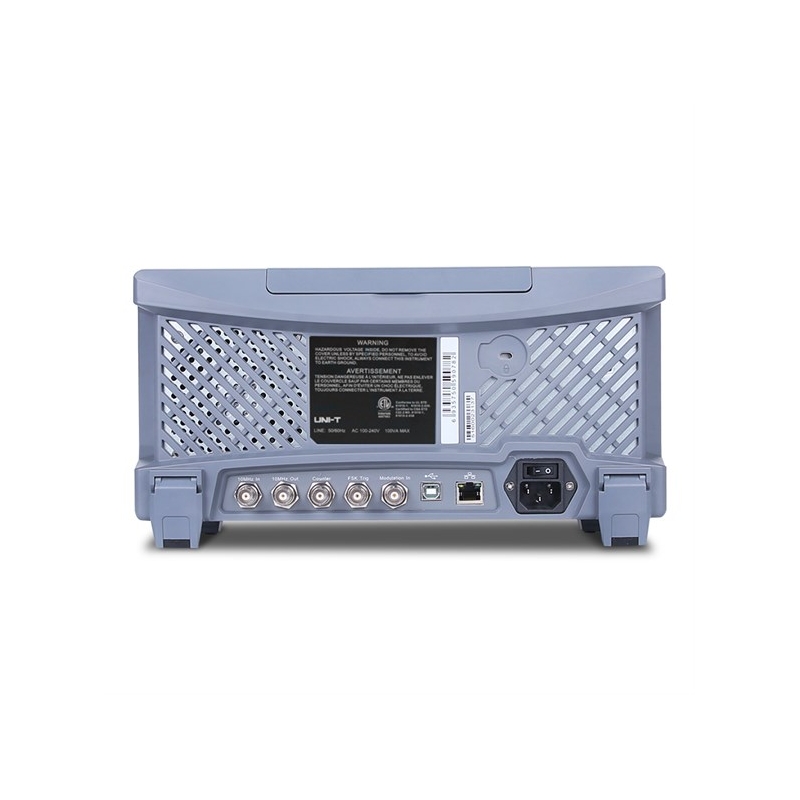

    - porty (rozhranie): USB Device, USB Host, LAN, 10 MHz Input, 10 MHz Output, frekvenčný čítač, FSK Trig, Modulation in
    - napájanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II 300V
    - spotreba: <50W
    - istenie: tavnou poistkou 250 V, T2 A
    - spôsob chladenia: nútené chladenie ventilátorom
    - stupeň ochrany voči vonkajšiemu prostrediu: IP2X
    - prevádzková teplota okolia: +10 °C až +40 °C
    - prevádzková vlhkosť okolia: pod +35℃ :≤90%RH; +35℃ až +40℃:≤60%RH
    - neprevádzková (skladovacia) teplota okolia: -20℃~ +60℃
    - prevádzková nadmorská výška: do 3 000 m n.m.
    - neprevádzková (skladovacia) nadmorská výška: do 15 000 m n.m.
    - hmotnosť bez obalu (Netto): 3,5kg
    - hmotnosť celková: cca 4,5kg
    - rozmery (šírka x výška x hĺbka): 336 x 164 x 108mm
    - farba výrobku: biela a šedá


    Obsah individuálneho balenia :

    - generátor funkcií UTG4122A: 1ks
    - napájací kábel: 1ks
    - kábel rozhrania USB (UT-D14): 1ks
    - kábel BNC-BNC (1m): 2ks
    - užívateľský manuál: 1ks


    Balenie pre veľkoodberateľov :

    - štandardné množstvo na kartón: 1ks
    - štandardné rozmery kartónu: 405 x 225 x 265 mm
    - hrubá hmotnosť kartónu: cca 4,8 kg


    VÝROBCA : UNI-TREND
