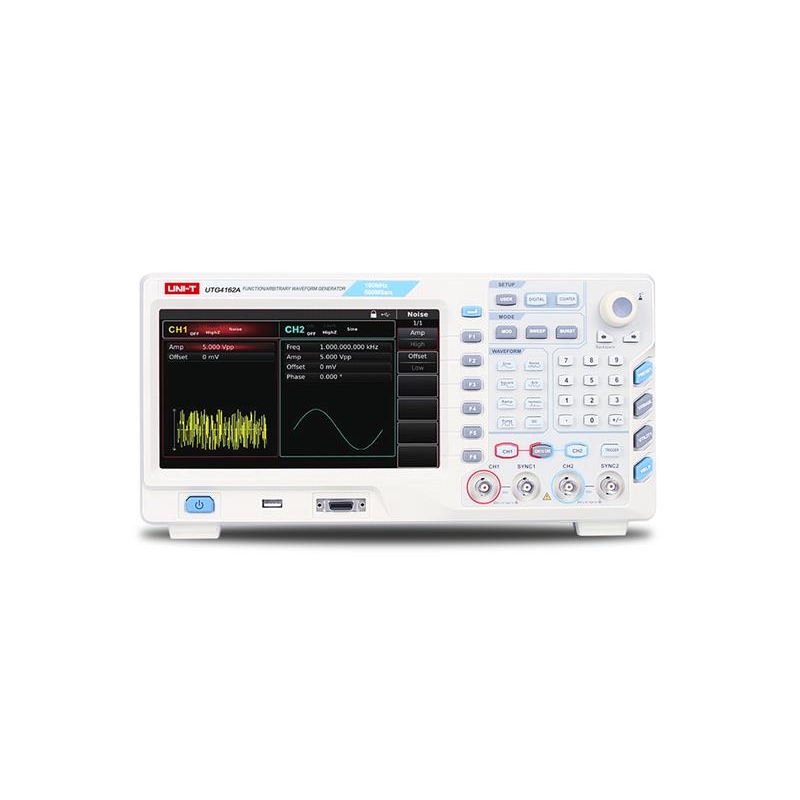

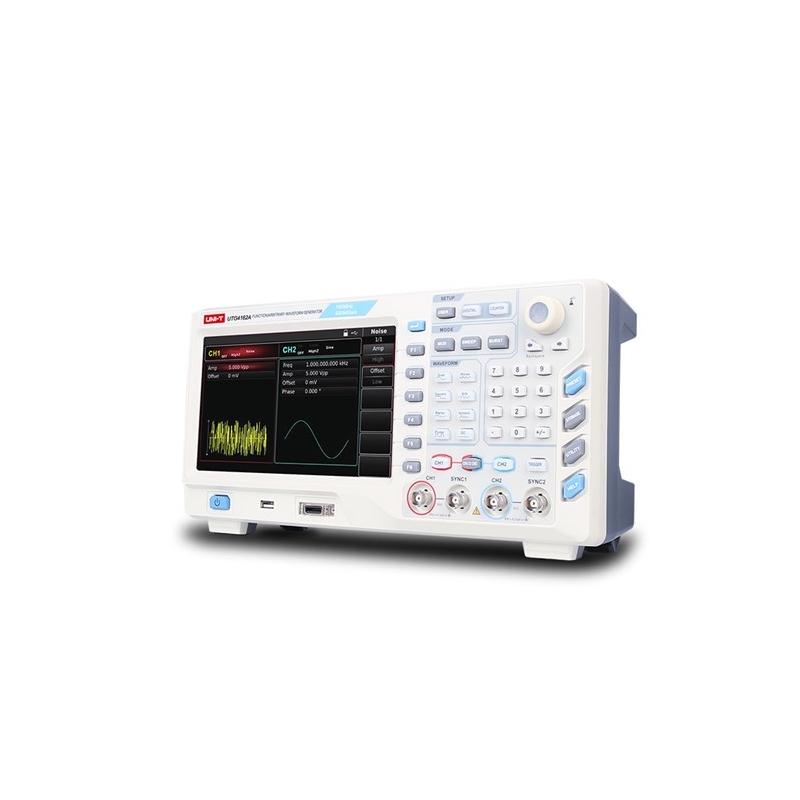

Generátor UNI-T UTG4162A

Generátor funkcií / ľubovoľných priebehov UTG4162A je moderný dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tva

Celý popis

Detaily produktu

Generátor funkcií / ľubovoľných priebehov UTG4162A je moderný dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz, maximálnu výstupnú frekvenciu 160 MHz, vzorkovanie 500 MS/s. Výstupné signály sú vlny sínusové, obdĺžnikové, pílkovité, harmonické, pulzné, Gaussov šum, DC, ľubovoľné.
K dispozícii je viacnásobné modulovanie modulácií AM, FM, ASK, FSK, PSK a modulovanie signálov moduláciami ako PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Frekvenčné rozmietanie atď. z interného alebo externého zdroja, lineárnym a logaritmickým rozmietaním.
Využitie generátora sa predpokladá pri návrhu, vývoji, testovaní, riešení problémov a pre opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových a televíznych systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté, s minimálnym skreslením.
Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér na prenos dát do počítača.
V internej energeticky nezávislej pamäti o veľkosti 7GB je uložených viac ako 160 priebehov kriviek napr. matematických, bioelektrických, zdravotníckych, trigonometrických, antitrigonometrických, prechodných javov v automobiloch a pod. V tejto pamäti môžete uložiť až 32Mpts dlhú vlnu ľubovoľného priebehu. Zabudovaný je tiež merač frekvencie (čítač) externých TTL signálov do 800MHz.
Má výborný pomer cena/výkon a množstvo funkcií. Využitie nájde v laboratóriách vysokých škôl, výskumných ústavoch a pod. Tento prístroj spĺňa bezpečnostné požiadavky IEC61010-1, až do štandardu izolácie a prepätia CATⅡ 300V.

Parametre produktu :

- dvojkanálový generátor - 2 ekvivalentné, na sebe nezávislé kanály
- možnosť prepojenia oboch kanálov
- digitálna syntéza signálov DDS
- generovanie sínusových signálov s kmitočtom 1μHz až 160MHz
- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 50MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum, DC, ľubovoľný)
- generovanie až 16tich harmonických signálov s voľbou párnych, nepárnych, amplitúdy, fáza oproti základnému signálu
- typy modulácie AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- použitie modulačného signálu z interného aj externého zdroja
- podpora výstupu sweep a burst signálov
- podporuje spúšťanie vnútorné / vonkajšie / ručné spúšť
- 7mi bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov až do 800MHz
- výstupná amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie
- ochrana terminálov proti prepätiu
- vzorkovacia frekvencia 500MS/s a 16 bitové vertikálne rozlíšenie, vrátane symbolov
- možnosť uložiť až 16 skupín premenlivých digitálnych vlnení
- rozhranie USB na čelnom paneli na zadanie priebehov

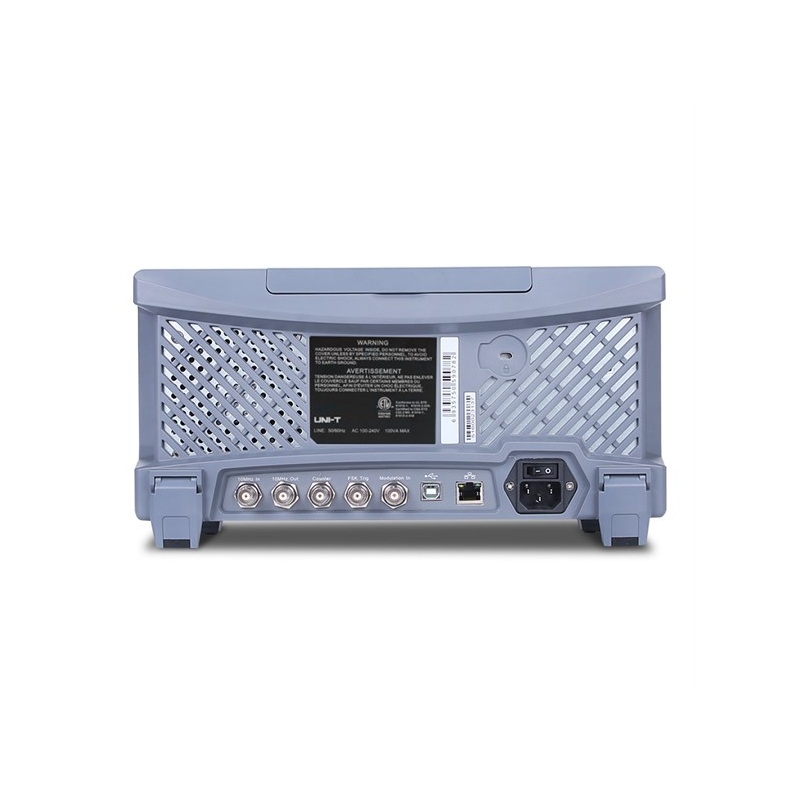

- rozhranie USB Host na zadnom paneli, výkonný softvér pre PC
- konektor LAN na zadnom paneli pre aktualizáciu firmvéru a diaľkové ovládanie
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémový pomocník
- farebný displej TFT LCD s uhlopriečkou 8“ a rozlíšením WVGA (800 x 480 pixelov)

Technické parametre :

- výstupné kanály: 2
- vzorkovacia frekvencia: 500 MS/s (DDS režim)
- výstupná frekvencia: až 160MHz
- frekvenčné rozlíšenie: 1μHz
- vertikálne rozlíšenie: 16 bitov (vrátane symbolov, nápisov)
- dĺžka vlny ľubovoľného tvaru: 8pts až 32Mpts
- energeticky nezávislá pamäť: je možné uložiť až 160 skupín ľubovoľných kriviek
- typy a kmitočty generovaných signálov:
sínusový: od 1μHz do 160MHz
obdĺžnikový: od 1μHz do 50MHz
rampa (píla): od 1μHz do 4MHz
pulz: od 1μHz do 40MHz
ľubovoľný: od 1μHz do 40MHz
harmonická vlna až 16.poriadku: od 1μHz do 80MHz
Gaussov šum: do 160MHz (-3dB)
- DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- minimálna doba nábehu/zostupu ľubovoľného signálu: typicky < 5ns
- rozsah amplitúdy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
- typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- pracovné režimy: výstup zapnutý / vypnutý, spojité, modulácia, rozmietanie, séria
- meranie frekvencie signálov kompatabilných s TTL: áno, v rozmedzí 100mHz - 800MHz s presnosťou ±51 ppm, rozlíšenie 7 digit/s
- výstupná impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z, továrenské nastavenie 50Ω
- ochrana proti skratu na výstupe: áno
- ochrana terminálov proti prepätiu: pri vstupnom napätí >±12,0V, frekvencia <10kHz, amplitúde >100mVpp
- ochrana terminálov proti prepätiu: pri vstupnom napätí >±2,0V, frekvencia <10kHz, amplitúde ≤100mVpp
- celk. harmon. skreslenie DC až 20kHz, 1Vpp (typická hodnota): <0,2%
- presnosť: do 90 dní ± 50ppm; do 1 roku 100ppm (pri teplote 18 ° C až 28 ° C)
- teplotný koeficient: < 2 ppm /℃
- displej: TFT LCD 64K, s uhlopriečkou 8“, WVGA (800 x 480 pixelov)
- porty (rozhranie): USB Device, USB Host, LAN, 10 MHz Input, 10 MHz Output, frekvenčný čítač, FSK Trig, Modulation in
- napájanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II 300V
- spotreba: <50W
- istenie: tavnou poistkou 250 V, T2 A
- spôsob chladenia: nútené chladenie ventilátorom
- stupeň ochrany voči vonkajšiemu prostrediu: IP2X
- prevádzková teplota okolia: +10 °C až +40 °C
- prevádzková vlhkosť okolia: pod +35℃ ：≤90%RH; +35℃ až +40℃：≤60%RH
- neprevádzková (skladovacia) teplota okolia: -20℃ až +60℃
- prevádzková nadmorská výška: do 3 000 m n.m.
- neprevádzková (skladovacia) nadmorská výška: do 15 000 m n.m.
- hmotnosť bez obalu (Netto): 3,5kg
- hmotnosť celková: cca 4,5kg
- rozmery (šírka x výška x hĺbka): 336 x 164 x 108mm
- farba výrobku: biela a šedá

Obsah individuálneho balenia:

- generátor funkcií UTG4162A: 1ks
- napájací kábel: 1ks
- kábel rozhrania USB (UT-D14): 1ks
- kábel BNC-BNC (1m): 2ks
- užívateľský manuál: 1ks

Balenie pre veľkoodberateľov :

- štandardné množstvo na kartón: 1ks
- štandardné rozmery kartónu: 405 x 225 x 265 mm
- hrubá hmotnosť kartónu: cca 4,8 kg

VÝROBCA : UNI-TREND
