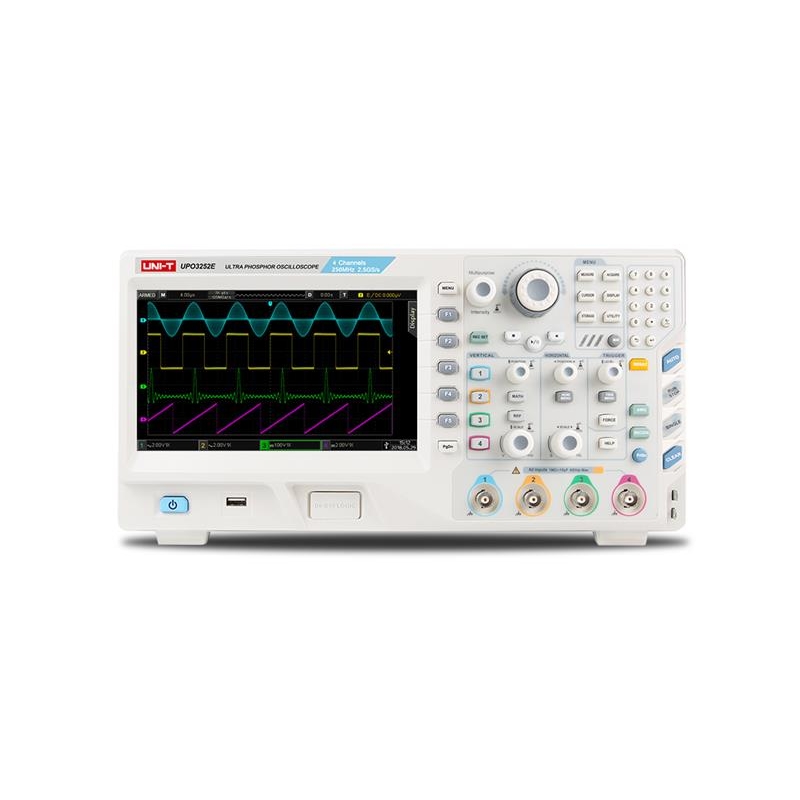

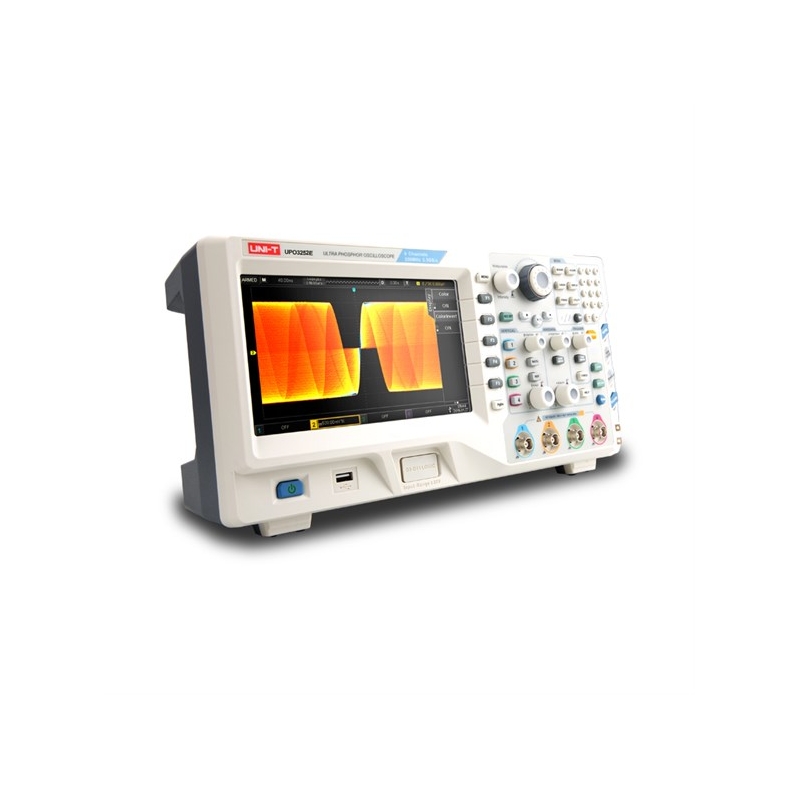

Osciloskop UNI-T UPO3252E

Osciloskop UPO3252E je moderný multifunkčný dvojkanálový osciloskop pre dva analógové kanály v pásme do 250MHz a hardvérovým čítačom kmitočtov.Prístroj má TFT LCD obrazovku s uhlopriečkou 8 palcov a

Celý popis

Detaily produktu

Osciloskop UPO3252E je moderný multifunkčný dvojkanálový osciloskop pre dva analógové kanály v pásme do 250MHz a hardvérovým čítačom kmitočtov.

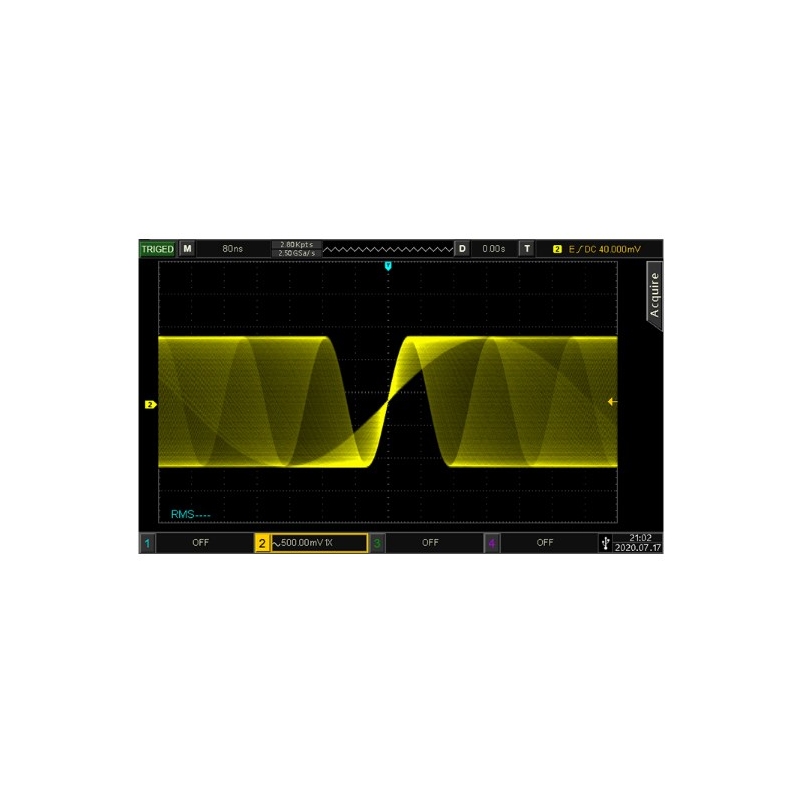

Prístroj má TFT LCD obrazovku s uhlopriečkou 8 palcov a rozlíšením 800 x 480 pixelov x RGB, 160 mil. farieb s technológiou Ultra Phosphor, čo umožňuje lepšie sledovať históriu dráhy aktívneho signálu.
Osciloskop má rýchlosť vzorkovania 2,5 GSa/s s možnosťou zachytenia až 200 000 wfms/s a hĺbkou pamäte 70 Mpts na kanál. Umožňuje automatické meranie až 34 parametrov signálu a prácu s matematickými operáciami medzi signálmi.
Osciloskopy UPO3252E majú špičkové vlastnosti a sú navrhnuté pre využitie v najrozsiahlejších podmienkach testovacích a meracích aplikácií v elektronike, komunikáciách, výrobe, národnej obrane, elektroenergetike, chemickom a inom priemysle. Tento prístroj prísne vyhovuje bezpečnostným normám IEC61010-1, kategórii CAT I 300Vrms, CAT II 100Vrms.

Parametre produktu :

- šírka pásma: 250MHz
- počet analógových kanálov: 2
- vstupná väzba: (1MΩ±1%)//(18pF±3pF)
- verikálna os: 1mV/div až 20V/div, každý kanál má samostatné vertikálne menu
- max. vstupné napätie: CAT I 300Vrms, CAT II 100Vrms, prechodové max. 1000Vpk
- vertikálne rozlíšenie: 8 bit
- presnosť DC zosilnenia: < 5 mV ±3%, ≥ 5 mV ±2%
- presnosť ofsetu: ≤ ±3%
- vzorkovacia frekvencia v reálnom čase: 2,5GSa/s (jeden analóg.kanál); 1,25GSa/s (2 analóg. kanály)
- nezávislé časové základne pre každý kanál
- rozsah časovej základne: 2ns/div až 40s/div (1-2 kanály)
- strmosť nábežnej hrany: ≤ 1,4ns
- dĺžka uloženého záznamu: voliteľne 7 kpts až 70 Mpts (vzorkovacích bodov) na kanál
- spúšťanie: Edge, Pulse, Video (PAL, SECAM, NTSC), Slope, Alternating trigger

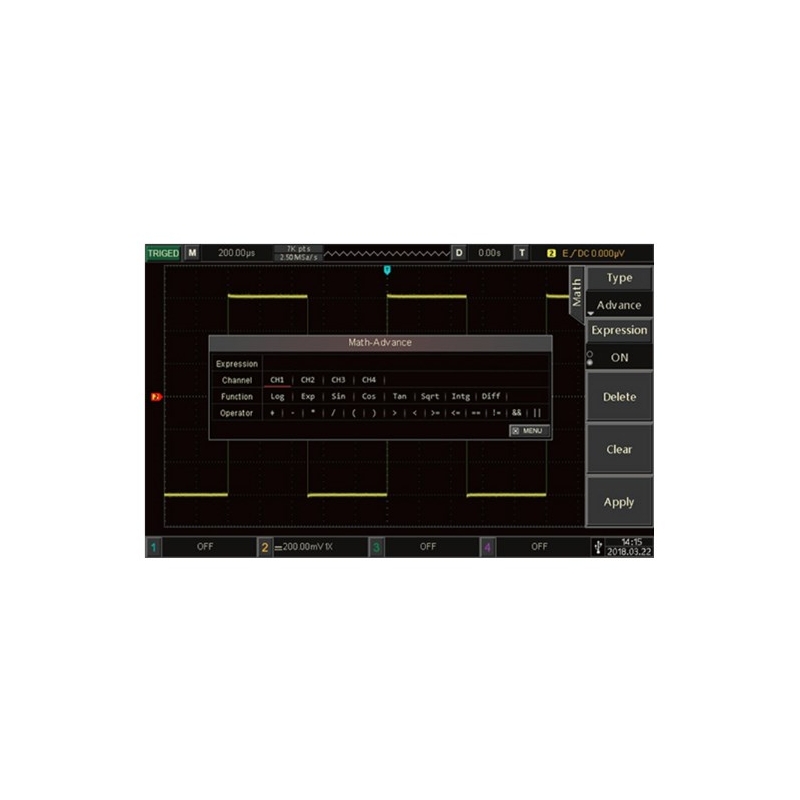

- matematické operácie so vstupnými signálmi: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
- digitálne filtre: dolná priepust, horná priepust, pásmová priepust, pásmová zádrž
- logické operácie: AND, OR, NOT, XOR
- ďalšie operácie: Log, Exp, Sin, Cos, Tan, Sqrt, Inth, Diff
- automatické meranie parametrov signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, + Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- dekódovanie zberníc: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
- počet ukladaných súborov do pamäte osciloskopu/na USB flesh: 256/256

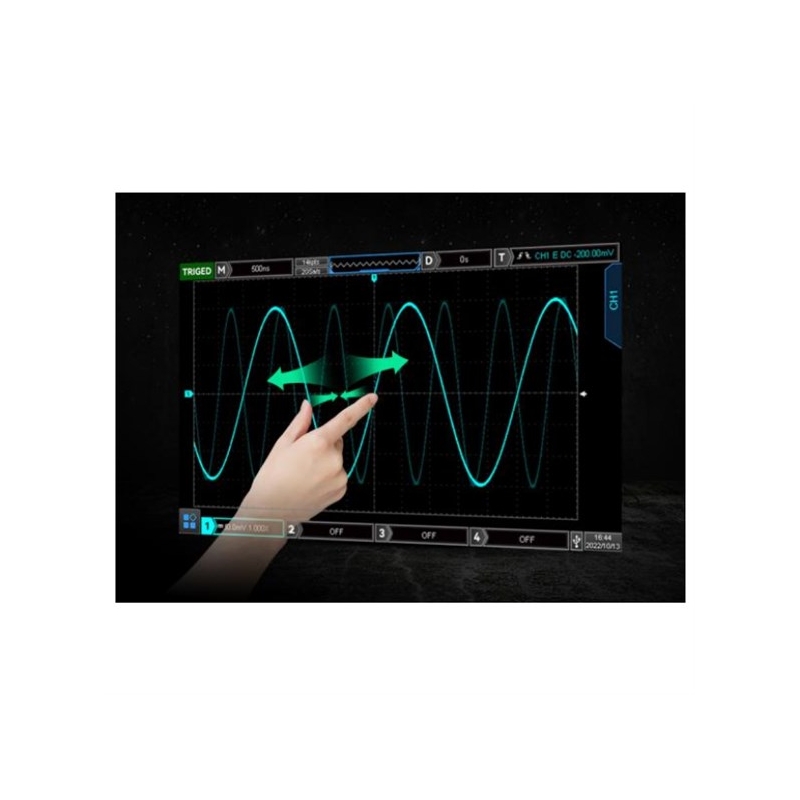

- softvérové tlačidlá v obrazovke
- softvérová klávesnica na obrazovke pre pomenovanie ukladaných súborov
- uloženie aktuálnej obrazovky vo formáte .BMP - Print Screen
- uloženie kriviek vo formáte .csv na USB flesh pre prenos do Excelu v PC

Technické parametre :

- displej: uhlopriečka 8 palcov, 800 x 480 pixelov x RGB, 160 mil. farieb s technológiou Ultra Phosphor s nastaviteľným dosvitom od minima až po nekonečno, vektorové alebo bodové zobrazenie

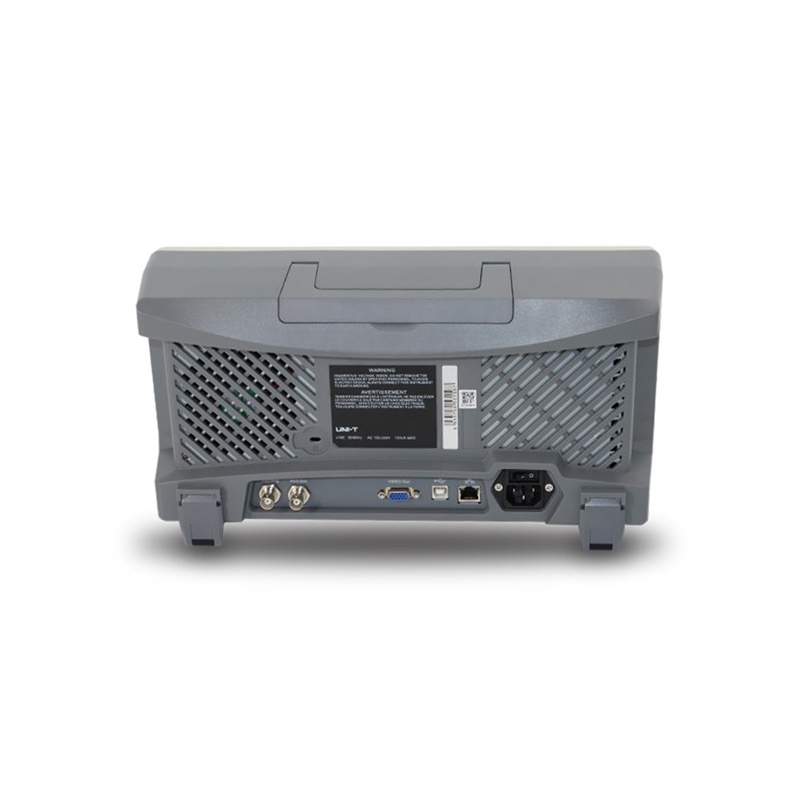

- štandardné rozhranie: USB-Host, USB-Device, LAN, VGA, EXT Trig, AUX Out
- voliteľné rozhranie (po dokúpení): multimetrový modul (UT-M12), modul generátora - Signal source output interface (WaveGen)
- dvojjazyčné menu: anglicky, čínsky
- kalibračný interval: 1 rok
- napájanie: AC 100V až 240Vrms, 45 až 440Hz
- istenie: poistka 2,5A, T, 250V
- pracovná teplota okolia: 0°C až +40°C
- skladovacia teplota: -20 °C až +60 °C
- pracovná vlhkosť okolia: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
- pracovná nadmorská výška: max. 3000 m n.m.
- nepracovná (skladovacia) nadmorská výška: 15000 m n.m.
- rozmery (š x v x h): 370 x 195 x 125 mm
- hmotnosť : 4,2kg

Obsah individuálneho balenia :

- osciloskop UPO3252E: 1ks
- oddeliteľný trojžilový napájací kábel: 1ks
- kábel USB UT-D14: 1ks
- set pasívnych sond (300MHz UT-P06): 1 set (2sondy)
- návod na použitie: 1ks

Veľkoobchodné balenie :

- štandardný počet kusov v balení: 2 ks
- rozmery štandardného kartónu: 470 x 425 x 300 mm
- váha štandardného balenia: 11 kg

Výrobca :
UNI-TREND
www.uni-t.cz

Na www stránkach výrobcu si môžete prípadne stiahnuť aktualizáciu softvéru:
https://instruments.uni-trend.com/EU-EN/digitaloscilloscopes/upo3000e.html
